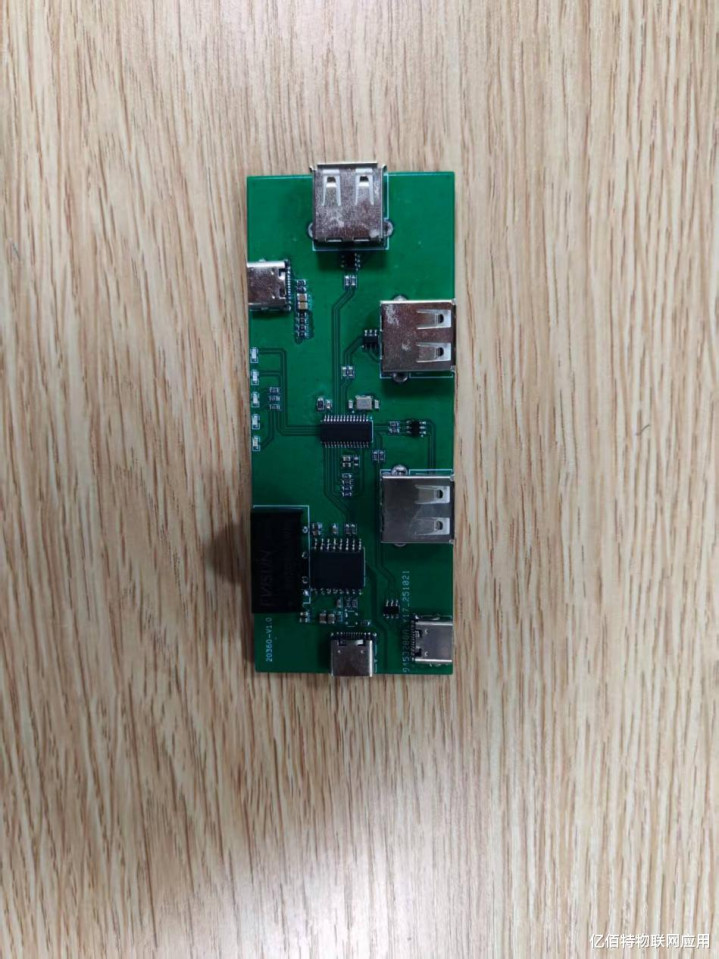

DIY 一个 USB2.0 带隔离 HUB
硬件工程师的终极噩梦，莫过于调试时炸板连带电脑 “一同归西”！为规避这份风险，我DIY了这款高速隔离USB HUB——1500V隔离电压，能稳稳隔绝电路故障带来的连锁伤害，给电脑筑牢安全屏障。它的传输速度直逼 480Mbps（约 60MB/s），即便是逻辑分析仪这类高吞吐量设备也能从容应对，USB 声卡等外设更是不在话下。
首先，隔离的本质是 “断开电气连接，仅传递信号与能量”:
（1）数据隔离：USB 2.0 的差分信号（D+、D-）通过高速数字隔离器（支持≥480Mbps 速率）传输，隔离器内部通过磁耦合或电容耦合实现初级（上级侧）与次级（下级侧）的电气隔离，阻断共模干扰路径。
（2）电源隔离：上级 USB 的 5V 电源无法直接为下级隔离侧供电（需断开电气连接），需通过隔离 DC-DC 电源模块（初级接上级 5V，次级输出隔离 5V）为下级侧电路（隔离器次级、下级 USB 母座）供电，确保初级与次级之间的隔离电压达标。
（3）隔离等级：根据场景需求选择隔离电压，因此次DIY的产品打算用于日常测试，所以设计的隔离电压1500VDC/min。
接下来，一步步跟着我一起DIY吧！
硬件方案：
1.输入端：
使用USB-C作为输入端口，可直接连接电脑；
输出端：
使用USB-A作为输出端口，可以直接接入U盘等外设；
3. 电源部分：
（1）若输出端口数量大于2，则需设计辅助电源；辅助电源端口推荐5V-0.6A的USB-C端口；
（2）建议采用CH217K芯片做电路限流 ，限制2A；
（3）采用5V电源隔离芯片隔离DC-DC电源 ；
4.HUB主控部分：
（1）主控芯片需要采用USB信号隔离芯片和集线器；隔离端和非隔离端中间采用电容耦合信号或者变压器隔离信号。信号隔离芯片推荐CH318,集线器推荐CH334。
（2）所有芯片的电源去耦电容均应靠近芯片引脚放置，先经过电容再到芯片引脚，以提高电源稳定性和抗干扰能力。
5.按上诉推荐方案绘制原理图及PCB，可参考推荐芯片的数据手册推荐应用电路进行设计和修改。
工具推荐：
用免费软件KiCad或立创EDA绘制原理图和 PCB，绘制完成后可委托 PCB 厂家打样（单面板成本约 10 元 / 5 片，3 天左右到货）。
元器件焊接：
焊接前需准备电烙铁（建议调温至 320-350℃）、焊锡丝（0.8mm 无铅焊锡）、助焊剂（防止虚焊），并佩戴防静电手环（避免静电击穿芯片）。
外壳安装：
可以利用3D打印机器打印一个外壳，如果没有3D打印机推荐上咸鱼找卖家代打，成本15-20元。
通电测试：
（1）第一次通电建议用 “限流电源”（如可调直流电源，先设为 5V/100mA），避免电路短路烧毁元器件；
（2）若通电后芯片无发烫（正常温度≤40℃），将上级 USB 母座通过数据线连接电脑；电脑 “设备管理器” 中若出现 “USB Root Hub (USB 2.0)”，说明 HUB 芯片被正常识别；向下级 USB 母座插入 U 盘、鼠标等设备，若电脑能识别并正常使用，说明数据通道正常；若无法识别，需排查：D+、D - 信号线是否短路 / 虚焊、上下拉电阻是否焊接正确、芯片是否焊反。
通过以上步骤，即可得到一个功能稳定的 USB 2.0 HUB。
